破碎機中機構的受力，決定于外載荷的性質、大小和作用位置，而顎式破碎機的外載荷就是破碎力。因此，首先研究破碎力性質、大小和作用位置，進而分析破碎力在機構中引起的作用力。
破碎力是設計顎式破碎機主要原始數據。破碎力計算正確與否，直接影響破碎機零部件的強度和剛度，關系到破碎機可靠性和使用壽命等。因此，準確地計算破碎力是非常重要的問題。
破碎力性質

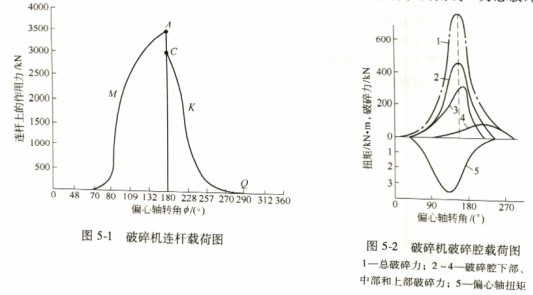

對1500×2100簡擺顎式破碎機進行測試，測得的連桿載荷情況如圖5-1所示。從圖中看出，當機器每轉一轉時，破碎機連桿上的力由零變到最大，再由最大變到零，并且最大力發生在偏心軸轉到180°時。
當偏心軸轉角大于180°時，各桿件中的摩擦力要改變方向，因而使得曲線CKQ中c點的縱坐標突然降低。這樣，對應連桿受力的變化規律，在偏心軸轉一轉時間內，動顎上的破碎力也是從零變到最大，再從最大變到零。最大破碎力發生在偏心軸轉角180°
對250×900復擺破碎機破碎抗壓強度極限為200MPa的石英進行測試，并以數字統2法和或然率理論，分析測試結果，按300個循環制成圖5-2所示的各種曲線。圖中曲線2、3、4為破碎腔下、中和上部破碎力隨偏小軸轉角的變化規律，而曲線1為總破碎力隨偏心軸轉角的變化規律，曲線5為偏心軸上的扭矩變化規律。
從圖可以看出，作用在破碎腔襯板上的破碎力，也是從零變到最大，再從最大變到零，并且最大值發生在偏心軸轉角為160°時；破碎力沿破碎腔高度是變化的，即從進料口向排料口方向，破碎力是從小到大，如曲線4、3、2所示；偏心軸的扭矩最大值提前于最大破碎力一個角度。
結論：顎式破碎機在一個工作循環中，破碎力是由零變到最大，再由最大變到零，故可看作為脈動循環載荷；并且最大破碎力，對簡擺破碎機發生在偏心軸轉角為180°時；對復擺破碎機發生在偏心軸轉角為160°時。
